Мощение

Мощение — параметрический объект поверх замкнутого контура площадки: раскладывает выбранное изделие по схеме, режет доборные плитки по границе (и вокруг островков — колодцев, клумб), красит по рядам или произвольным узором и считает точную ведомость количества по СП 508.1325800.2022.

Раскладка живёт в проекте как один объект — правка параметров пересчитывает её целиком, кисточкой можно точечно переопределить цвет отдельных плиток поверх схемы.

Работает во всех конфигурациях Топоматик Robur, включая Генеральные планы. Требуется версия 16.0.62.12 или новее.

1. Установите менеджер AbrModules (Библиотека модулей).
2. В Robur откройте вкладку Модули → Библиотека модулей.
3. Найдите «Мощение» и нажмите Установить.
4. Перезапустите Robur — модуль появится в ленте команд.

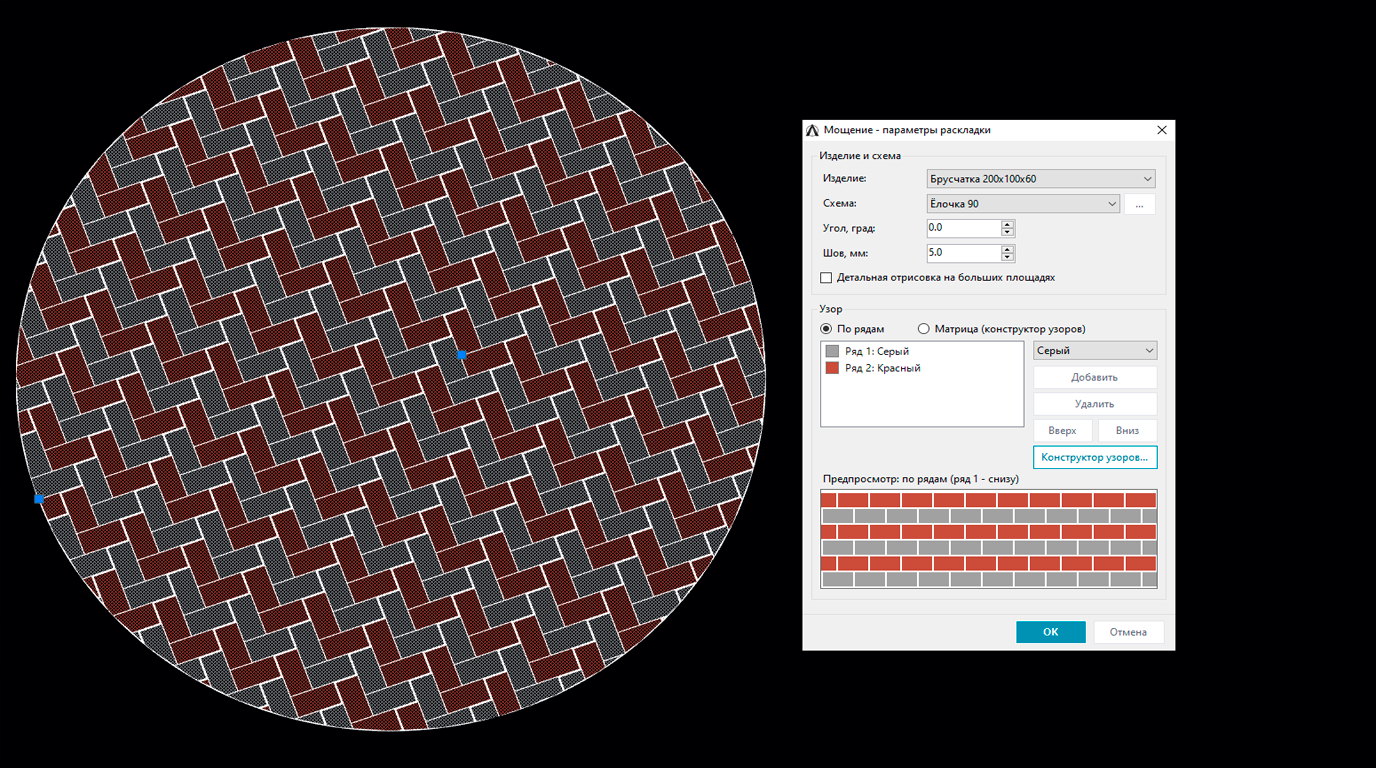

Начертите замкнутый контур площадки — полилинию или штриховку (островки внутри штриховки распознаются как колодцы или клумбы и исключаются из раскладки автоматически, подрезка вокруг них считается сама). Вкладка «Модули» → группа «Мощение» → «Раскладка» → выберите контур → в диалоге задайте изделие, схему укладки, угол, ширину шва и цвета по рядам.

Встроенные схемы: сетка, вразбежку 1/2 и 1/3, ёлочка 90°/45° (только для изделий с соотношением сторон около 2:1 — диалог не даст выбрать ёлочку для неподходящей плитки). Для нестандартной раскладки — конструктор схем: повторяющийся блок до 24×24 ячеек, клик ставит или убирает плитку, покрытие идёт по тору (плитки могут выходить за границу блока и повторяться дальше).

Два режима, переключаются явно: «По рядам» — цвет назначается каждому ряду укладки по очереди (полосы, шахматка); «Матрица» (конструктор узоров) — сетка до 24×24 ячеек, где цвет каждой клетки задаётся отдельно кликом или протяжкой, с живым предпросмотром повтора. Включённая матрица имеет приоритет над рядами.

«Изменить» пересчитывает раскладку по новым параметрам. У выбранной раскладки есть свои грипы: квадрат в базовой точке сдвигает паттерн, ручка на луче поворачивает угол укладки. «Кисточка» — точечная перекраска: выберите цвет и кликайте по плиткам, Esc заканчивает — эти переопределения переживают повторную генерацию схемы.

Таблица количества плиток по цветам и типоразмерам согласно СП 508.1325800.2022, с запасом на подрезку и бой (по умолчанию 5%, настраивается). Нарушения норм подрезки (кусок меньше трети плитки, угол среза меньше 45°) отмечаются в отчёте отдельно. Вывод — таблицей на план, в CSV или в HTML.

Встроенный каталог типоразмеров плитки с редактируемой палитрой цветов на изделие. Свои позиции сохраняются локально и остаются доступны при следующем запуске Robur.

Изделие в раскладке фиксируется на момент создания — правка каталога не меняет уже существующие раскладки, для обновления пересоздайте через «Изменить». На площадях свыше ~100 тысяч плиток по умолчанию включается упрощённая отрисовка (заливка контура вместо отдельных плиток) — точную отрисовку можно включить принудительно в параметрах, с предупреждением о возможном подвисании; на подсчёт ведомости и работу кисточки это не влияет.
