Диспетчер стилей
Пресеты слоёв и стили отображения дорог. Сохраните состояние слоёв один раз и применяйте его к любым открытым моделям проекта, переносите оформление между трассами и проектами.
Модуль бесплатный, «как есть» — условия использования
01Обзор
Диспетчер стилей убирает ручную настройку отображения на каждом проекте. Состояние слоёв сохраняется как пресет и применяется к любым моделям проекта, оформление трассы-эталона копируется на другие трассы или сохраняется в файл стиля.
С версии 1.1 пресет не привязан к конкретной модели: одноимённая конфигурация в каждой модели больше не нужна.
02Совместимость
Работает во всех конфигурациях Топоматик Robur: пресеты слоёв применяются к любым моделям проекта с чертежом. Команды стилей трасс (копирование настроек, файлы .rdprofile) относятся к дорогам. Требуется версия 16.0.62.12 или новее (рекомендуемая). Технически устанавливается и на 16.0.60.11+, но эта версия не проверялась — возможны нюансы.
03Установка
- Установите менеджер AbrModules (Библиотека модулей) — или запустите установщик AbrRoburSetup, он ставит Библиотеку и выбранные модули сам.
- В Robur откройте вкладку Модули → Библиотека модулей.
- Найдите «Диспетчер стилей» и нажмите Установить.
- Перезапустите Robur — модуль появится в ленте команд.
04Пресеты слоёв

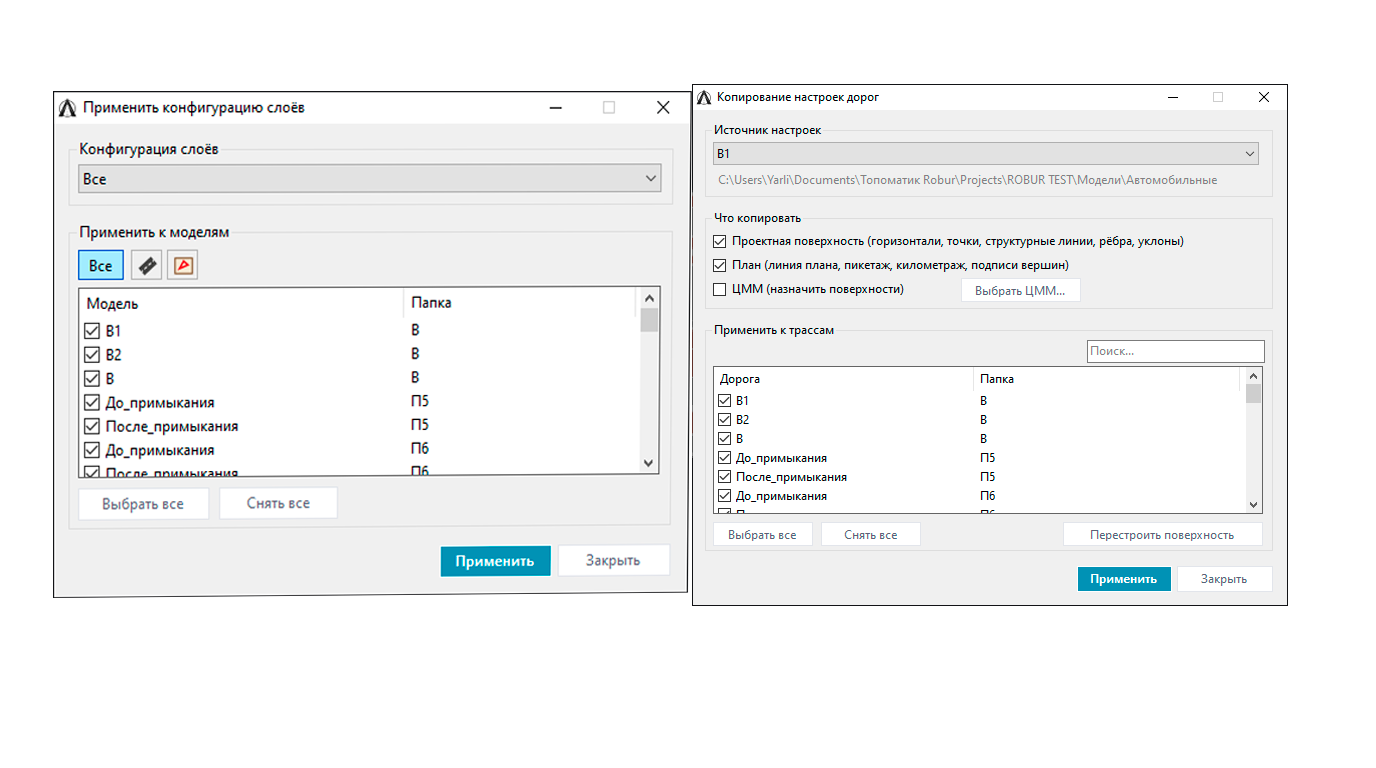

Команда «Применить конфигурацию» открывает окно применения. Справа — колонка пресетов: импорт XML (каждое состояние из файла сохраняется отдельным пресетом), сохранение текущей конфигурации как пресета, удаление.
- Настройте слои в любой модели и сохраните состояние в диспетчере слоёв Robur, экспортируйте XML.
- В окне применения нажмите «Импорт XML» в колонке пресетов.
- Выберите пресет и модели, при необходимости отфильтруйте их по типу. Окно покажет, сколько слоёв совпало.
- Нажмите «Применить» и проверьте отчёт: применённые модели, модели без совпадений, отсутствующие слои.
05Экспорт и импорт слоёв XML
«Экспорт слоёв XML» сохраняет состояния слоёв выбранной модели в файл для другого проекта или компьютера. «Импорт слоёв XML» открывает такой файл как временный источник: его можно сразу применить или сохранить в пресеты.
06Копирование стиля между трассами
«Копирование настроек дорог» переносит стиль отображения (поверхность, план, ЦММ) с трассы-эталона на остальные открытые трассы за один проход, без ручной синхронизации каждого параметра.
07Файлы стиля .rdprofile
«Экспортировать стиль» сохраняет настройки отображения трассы (стиль плана и поверхности: горизонтали, точки, структурные линии, уклоны, треугольники) в файл .rdprofile. «Импортировать стиль» применяет его к одной или нескольким трассам в любом проекте.
08Частые вопросы
Нужна ли одноимённая конфигурация слоёв в каждой модели?
Нет. С версии 1.1 состояние слоёв сохраняется пресетом и применяется к любой модели, где есть слои с такими именами.
Можно перенести стили на другой компьютер?
Да: слои — через экспорт XML и импорт в пресеты, стиль трассы — через файл .rdprofile.
Применяется к нескольким моделям сразу?
Да, в окне применения отмечаются нужные модели, их можно отфильтровать по типу. После применения выводится отчёт по каждой модели.
Что будет со слоями, которых нет в пресете?
Ничего: они не меняются. Слои из пресета, которых нет в модели, тоже не создаются — они попадают в отчёт как отсутствующие.
Пользуетесь модулем?
Расскажите, что перестали делать руками и что не работает в модуле.
Диспетчер стилей 1.1.1 · Топоматик Robur 16.0.62.12+
