Подключение систем координат в Топоматик Robur

Свежепоставленный Robur знает про координаты немного: UTM, Pulkovo 1942/1963/1995 и ГСК-2011. Ни одной местной системы координат в списке нет, а проект в России почти всегда сидит в МСК какого-нибудь региона. Пока СК не назначена, модель живёт в условных координатах: подложку не привязать, чужую съёмку не совместить, а обмен с ГИС и Civil 3D превращается в ручное угадывание сдвига.

Лечится это пакетом адаптации из двух файлов. Ниже полный путь: что внутри, куда что класть, как проверить, что всё встало, и как выбрать свою зону, чтобы не получить чертёж, сдвинутый на пару сотен километров.

Что внутри пакета

Файлов ровно два, и они отвечают за разные вещи.

Proj.db — база систем координат. Внутри 80 региональных МСК (номера с 01 по 89) плюс отдельные городские наборы МСК-166…МСК-169, всего 269 записей с зонами: 3-градусные, 6-градусные и 1.5-градусные варианты для тех регионов, где они приняты. Отдельно лежит СК-1964 по ГОСТ Р 51794-2008.

Maps.db — список источников интернет-подложек: спутниковые снимки и схемы, которые Robur тянет тайлами прямо в план.

Скачать: Proj.db · Maps.db

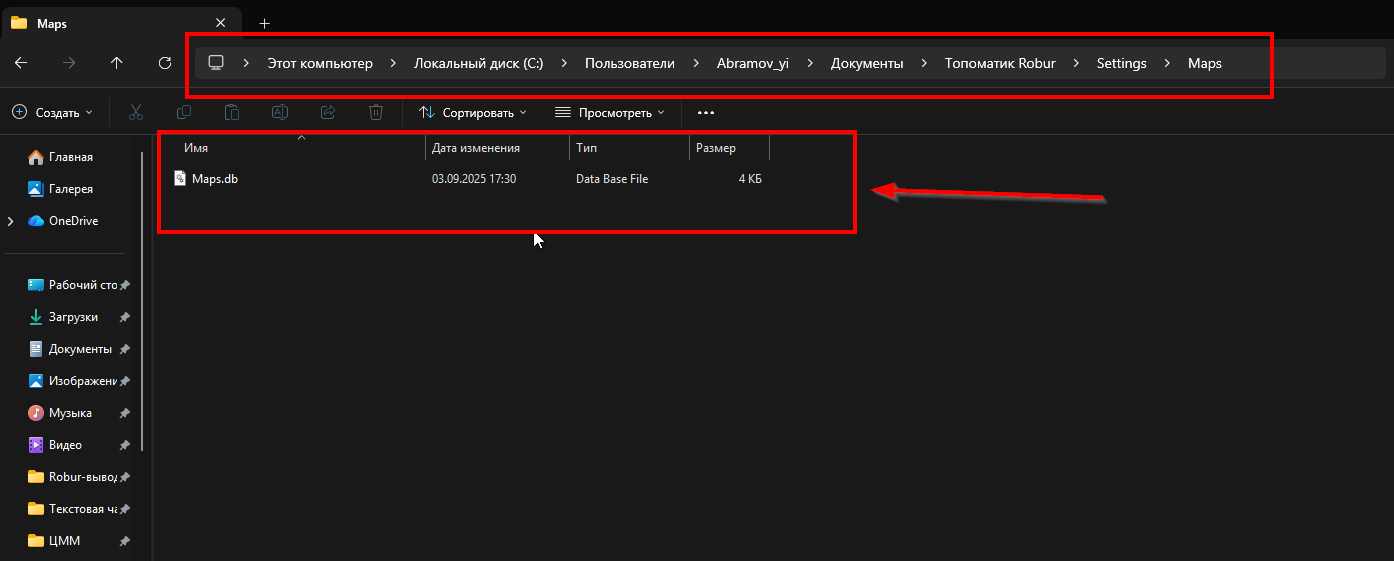

Maps.db: кладётся в папку настроек

Путь фиксированный, программа ищет файл только здесь:

%USERPROFILE%\Documents\Топоматик Robur\Settings\Maps

Скопируйте строку в адресную строку проводника, папка откроется сразу. Файл кладётся туда как есть, переименовывать ничего не нужно.

Proj.db: подключается внутри программы

С базой координат наоборот: путь не регламентирован, файл можно положить куда угодно — хоть в сетевую папку отдела, чтобы у всех была одна база. Программе указывается путь.

1. Откройте любой продукт Топоматик Robur и любой проект

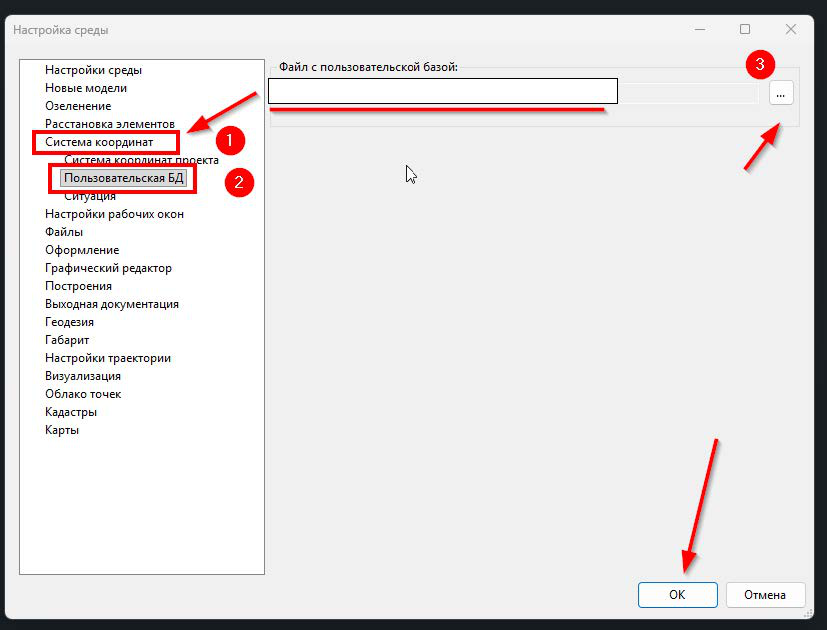

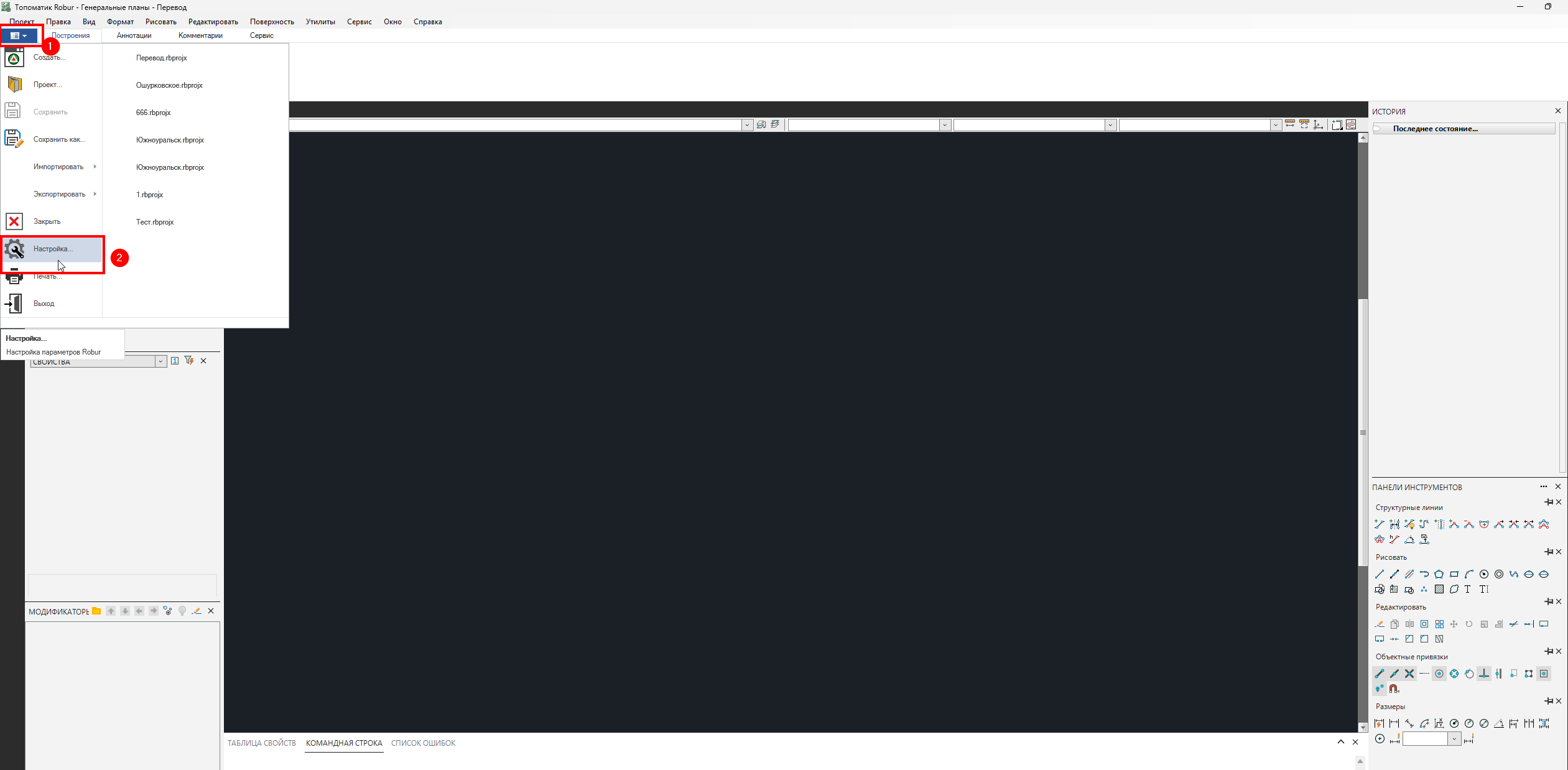

2. Главное меню (кнопка в левом верхнем углу) → Настройка

3. В дереве слева раскройте Система координат → Пользовательская БД
4. Кнопкой ... укажите путь к Proj.db
5. ОК

6. Перезапустите Robur. База читается при старте, без перезапуска список координат останется прежним.

Проверка: координаты на месте

Список координат живёт не в настройках, а на модели, поэтому просто открыть проект мало.

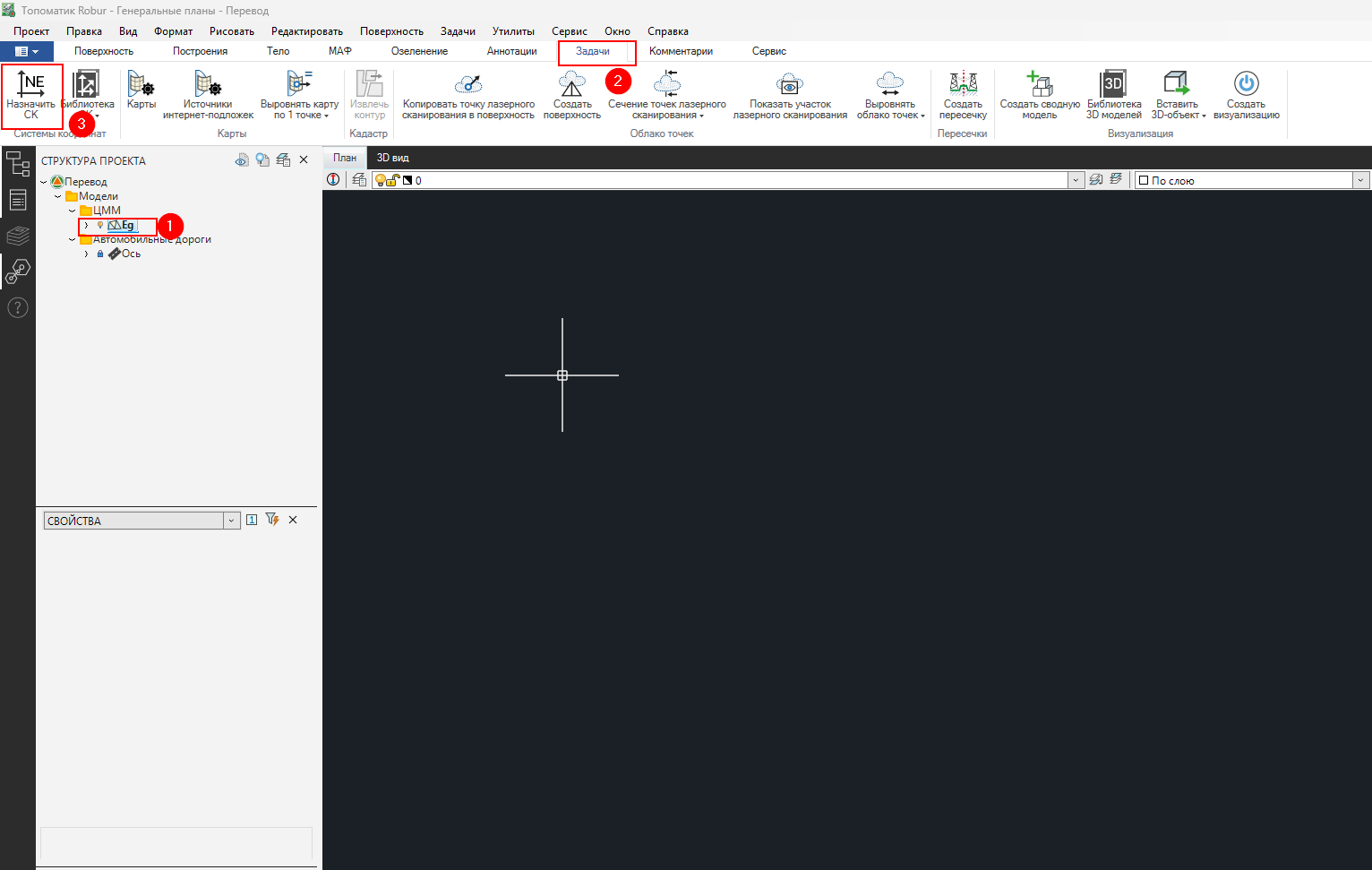

1. Откройте проект и активируйте модель — ЦММ или площадку
2. Вкладка Задачи → группа Системы координат → Назначить СК

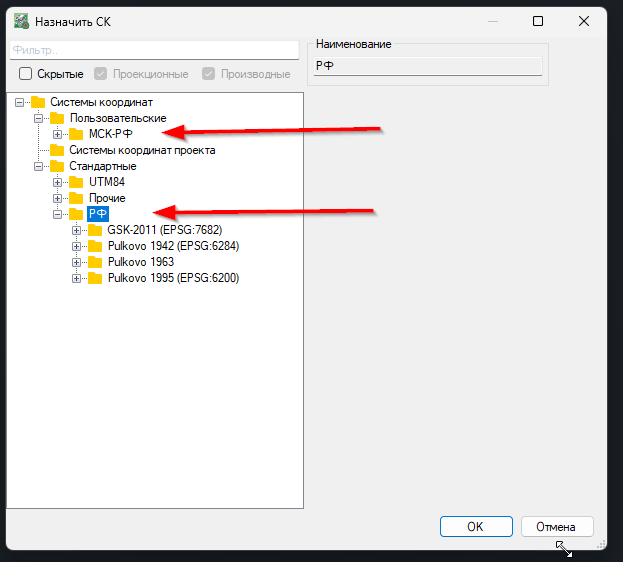

В открывшемся окне должно появиться дерево с разделом Пользовательские → МСК-РФ. Рядом — Системы координат проекта (то, что назначено в текущем проекте) и Стандартные с тем, что было в программе изначально: UTM84, ГСК-2011 (EPSG:7682), Pulkovo 1942 (EPSG:6284), Pulkovo 1963, Pulkovo 1995 (EPSG:6200).

Если ветки МСК-РФ нет, а путь в настройках прописан — почти всегда дело в пропущенном перезапуске.

Как выбрать свою зону

Список большой, и выбрать в нём не ту строку легко: соседние зоны отличаются одной цифрой, а ошибка даёт сдвиг в сотни километров, который на плане выглядит совершенно нормально до первого совмещения с чужими данными.

• Номер МСК — это регион, а не город. МСК-66 — Свердловская область, МСК-50 — Московская. Номер обычно совпадает с кодом региона.
• Зона внутри МСК определяется долготой объекта: у каждой зоны свой осевой меридиан. Соседняя зона — это стабильный сдвиг по X на сотни километров.
• Ширина зоны (3 или 6 градусов) для одного и того же региона может быть разной, поэтому в списке встречаются пары вида «зона 2, 3 градусная» и «зона 2, 6 градусная». Наугад брать нельзя.
• Источник истины — не список, а бумага: каталог координат пунктов ГГС, выписка ЕГРН, задание на проектирование или паспорт съёмки. Там зона названа явно.

Практическая проверка на месте: назначьте СК и посмотрите на координаты известной точки. Если X ушёл на круглые сотни километров — почти наверняка перепутана зона; если разъехались обе координаты и на тысячи — перепутан регион.

Проверка: карты

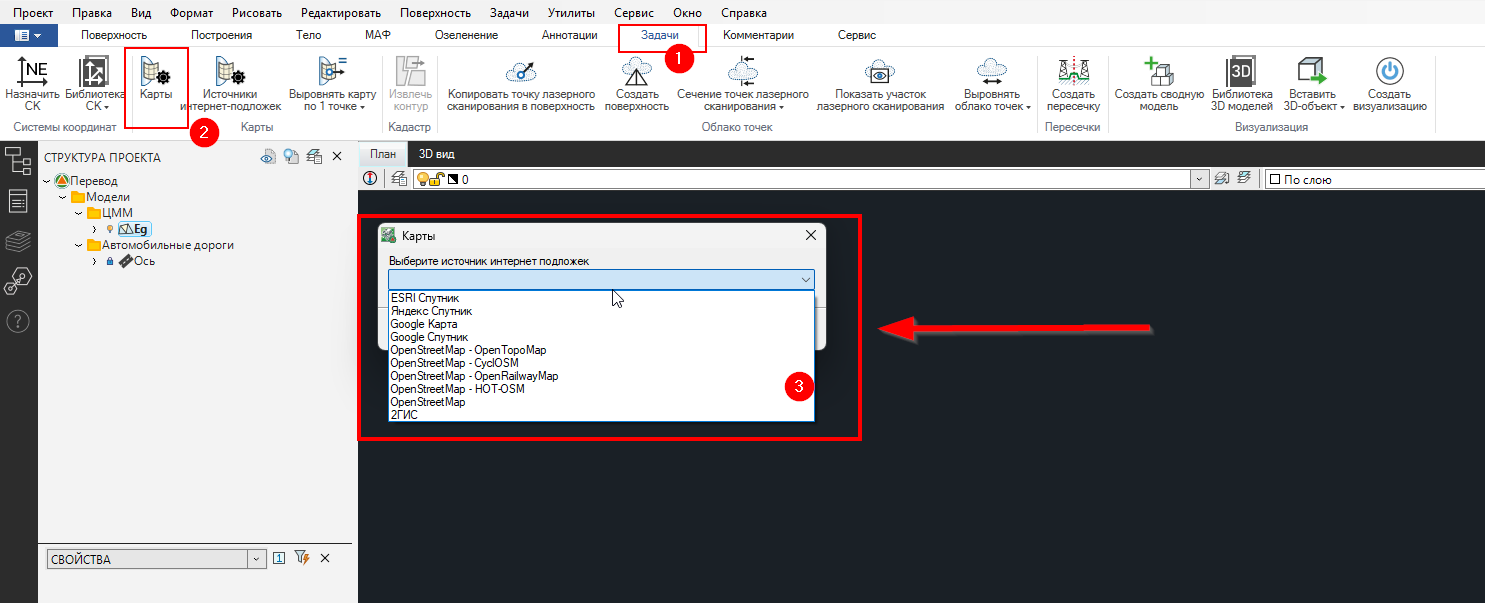

Вторая половина пакета проверяется там же, на вкладке Задачи → группа Карты → Карты. В выпадающем списке «Выберите источник интернет подложек» должно быть десять источников.

Подложка встаёт в план по системе координат модели — то есть работает только после того, как СК назначена. Это ещё и удобный способ проверить зону: если снимок лёг не на ваш объект, а на соседний район, зона выбрана неверно.

Грабли

• Перезапуск обязателен после подключения Proj.db. Самая частая причина «пакет не работает».
• Кнопка «Назначить СК» неактивна без выбранной модели. Проект открыт, а модель не активирована — кнопки нет.
• %USERPROFILE% уже содержит C:\Users\Имя. В инструкциях иногда попадается путь вида C:\Users\%USERPROFILE%\Documents\... — такой в проводник вставлять бесполезно.
• Один Proj.db на несколько продуктов. Если стоят и Дороги, и Генеральные планы, путь прописывается в каждом продукте отдельно, а сам файл может быть общий — удобно положить его в сетевую папку отдела.
• Обновление продукта не трогает Proj.db, если файл лежит вне папки программы. Ещё один довод держать его в стороне от Program Files.

Итог

Пакет ставится за пять минут: Maps.db в папку настроек, Proj.db куда угодно и путь в настройках, перезапуск. После этого проект наконец живёт в реальных координатах: подложка ложится на место, съёмка совмещается, обмен с ГИС перестаёт быть ручной работой. Единственное, на что стоит потратить время внимательно — выбор зоны: это тот случай, когда ошибка не мешает работать до самого конца проекта.
